產品簡介（以小松PC200-7 為例）

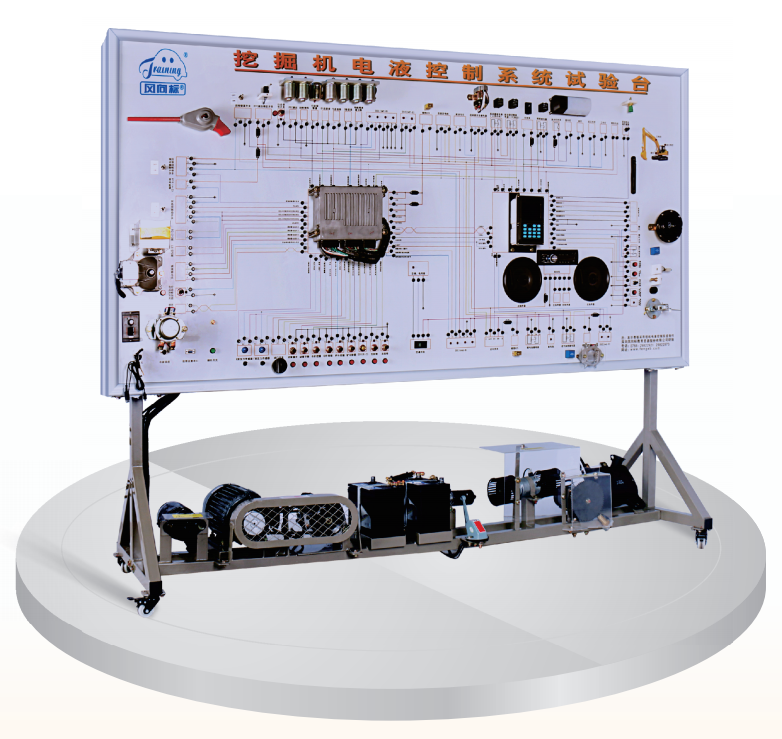

該設備采用小松PC200-7挖掘機原車電器系統實物為基礎，充分展示挖掘機電液控制系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對挖掘機整車電器系統理論的認知和維修實訓的教學需要。

技術參數

外接電源∶ 交流220V、380V

基本配置

小松PC200-7型挖掘機電氣線路板（可根據用戶要求靈活配置），泵控制器，l一E C U（7型機顯示器），教學顯示控制單元，電子油門，保險絲盒，回轉鎖定，緊急泵驅動開關，點火開關，LS- EPC、PC-EPC電磁閥，各傳感器及電磁閥、智能化故障設置和考核系統1套等。

適用機型∶小松、三一、卡特、沃爾沃

功能特點

·臺架可運行小松挖掘機車一7型電器系統，可展示挖掘機車身各液壓工作的電氣控制的組成結構、工作原理和線路連接情況。

·操縱各種電器開關及按鈕，可真實演示挖掘機電器各系統的工作過程。

·故障模擬系統可模擬實際運行工況，設置30種以上實車電器系統常見故障故障點內容及類型可根據用戶調整。

·執行元器件用LED 燈顯示工作狀態。

·面板上繪有彩色UV平板噴繪電路原理圖，學生可直觀對照電路原理圖和實物，認識和分析挖掘機電器各系統的工作原理。

·面板上安裝有檢測端子，可直接在面板上檢測挖掘機電器各系統電路元件的電信號，帶故障設置和檢測功能; 每一故障點可完成斷路故障、短路故障、虛接故障三種故障類型。

·實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖系統實物，認識和分析各控制系統的工作原理。

·實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。

·實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

·配備智能化故障設置和考核軟件管理系統（詳細介紹見附1）

配套軟件

挖掘機電液控制實訓軟件（詳細介紹見附2）
