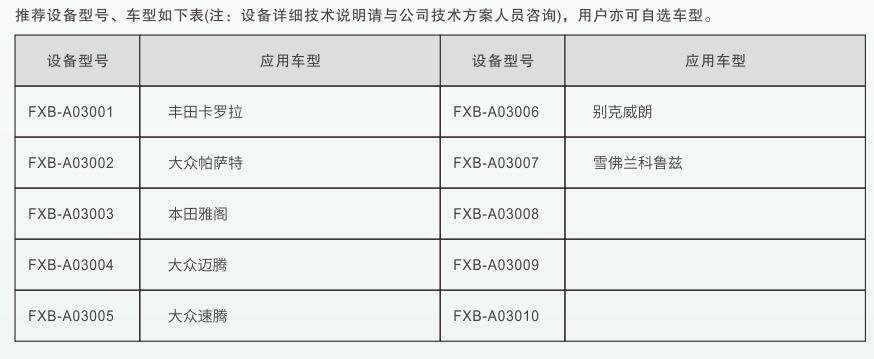

一、產品簡介 （注∶以一汽豐田卡羅拉為例） （不同車型功能配置參數以實際為主）

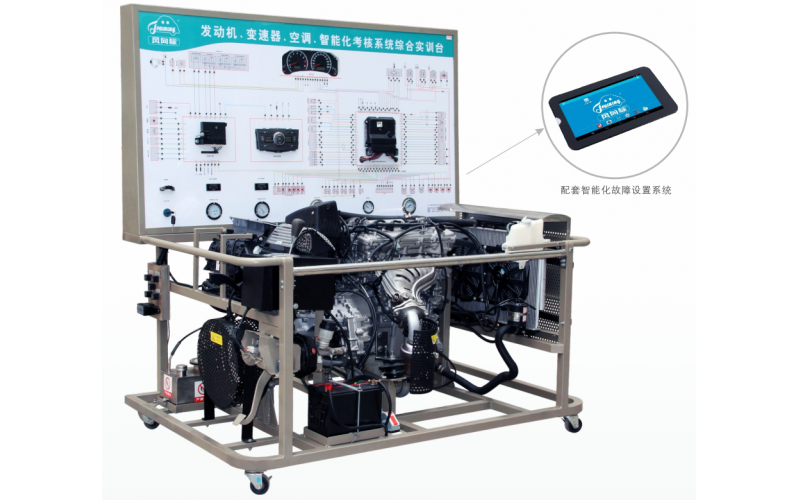

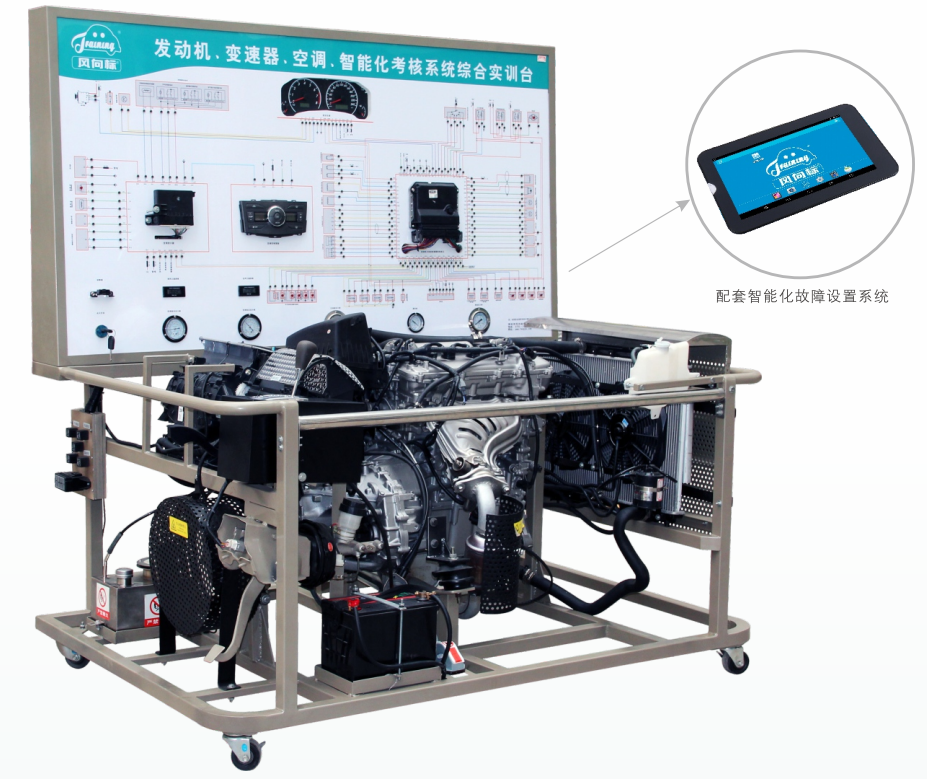

該設備采用一汽豐田卡羅拉電控汽油發動機、自動變速器與冷暖空調系統為基礎，可真實展示電控汽油發動機、自動變速器和冷暖空調系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車，發動機、自動變速器和空調系統理論和維修實訓的教學需要。

二、功能特點

1. 真實可運行的電控汽油發動機、自動變速器與冷暖空調系統，充分展示電控汽油發動機、自動變速器與自動空調系統的組成結構和工作過程。

2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，表面噴涂光油; 學員可 直觀對照電路圖和申控汽油發動機、自 動變速器與空調系統實物，認識和分析控制系統的工作原理。

3. 實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、空氣流量計等參數變化。

4. 實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元、自動變速器與空調控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5. 實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機、自動變速器與空調系統電控系統進行ECU編

碼查詢、讀取故障碼、清除故障碼、讀取數據流、波形分析等自診斷功能。

6. 實訓 臺配備有油門控制裝置， 可方便對發動機加速和減速。

7. 實訓臺配備有制動系統（制動踏板、制動總泵、制動分泵、制動盤），可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。

8. 實訓臺可提供學員練習加注制冷劑、檢漏和抽真空等實驗。

9. 實訓臺配備有電源總開關、水箱防護罩、輸出軸防護置等安裝保護裝置。

10.實訓臺底座采用鋼結構焊接，表面噴涂處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

11.配備智能化考核、考試系統V1.0

該系統以安卓（Android）系統與無線網 絡（WIFI）為基礎，將智能 化故障設置 和考核系統設計成可在任意安卓（Android）系統的智能手機或平板電腦上運行的APP軟件，利用手機或平板電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊，具有如下功能;

a.權限管理功能;該系統可設置管理員、教師、學生權限。管理員權限可對系統的ID、 密碼、考題范圍等進行管理;教師權限可進行考核試題、學生班級信息、出題及試卷存儲、成績查詢、 成績單輸出等功能;學生權限可進行學生信息管理、答題等功能。

b.無線網絡（WIFI）連接;教師和學生的任意安卓（Android）系統的智能手機或平板電腦通過無線網絡（WIFI）與實訓臺或示教板安裝的遠程故障設置控制系統模塊連接，組成無線局域網，具有兩種組網模式;

◆熱點模式∶ 當遠程故障設置控制系統模塊運行為熱點模式時，用戶可用打開了WIFI功能的任意安卓（Android）系統的智能手機或平板電腦直接搜索到該系統模塊的SSID并連接，無需通過無線路由器，多個智能設備均可直接連接到遠程故障設置控制系統模塊，此模式適合單個實訓考核項目管理。

◆終端模式∶當遠程故障設置控制系統模塊運行為終端模式時，自動連接到預先設置好的WIFI路由器，移動終端用戶可連接到同一局域網的路由器，然后在智能化故障設置和考核系統App軟件上搜索該系統模塊的IP并連接，此模式活合多個實訓考核項目管理。

c.故障設置功能∶ 智能化故障設置和考核系統App軟件可設置多種故障類型，如。信號短路，對高短路，對地短路、信號反接、接觸不良、偶發故障等。App軟件設置故障并傳送到遠程故障設置控制系統模塊后，實訓臺或示教板會出現相應故障，學生可通過相關檢測設備對實訓臺或示教板出現的故障現象進行診斷檢測，從而達到實訓和考核目的。

d.實訓臺或示教板信息管理. 遠程故障設置控制系統模塊支持SD卡傳輸設備信息并存儲。 方便對設備信息， 考題、學生信息進行管理。

e.考核模式∶該系統具備三種考核模式

實訓模式∶ 可選中單個或多個故障點及故障類型進行設置，實訓臺或示教板即出現相應故障，當退出該模式時，設備即自動恢復正常狀態，適合教師進行實訓講解時使用。

f.成績查詢及成績單導出; 教師點擊考試結束或考試時間到后，軟件將自動生成成績單，教師權限可查詢所有學生成績以及每個學生的答題情況，并可轉換成Excel文檔導出到軟件和SD中，方便教師對成績的管理。學生權限可查詢自己的答題情況，并糾正，達到教學目的。

配備發動機機械部分實訓軟件V1.0、發動機燃油噴射系統實訓軟件V1.0、 發動機冷卻系統實訓軟件V1.0、 發動機潤滑系統實訓軟件V1.0、發動機點火系統實訓軟件V1.0、發動機起動系統實訓軟件V1.0、發動機充電系統實訓軟件V1.0、自動變速器實訓軟件V1.0、離合器實訓軟件V1.0、空調系統實訓軟件V1.0。

三、技術參數

1. 外形尺寸∶1800X1200X1940mm（長X寬X高）

2.工作電源∶ DC 12V 3. 燃油標號∶依發動機型號

3. 油箱容積∶10L

4. 工作溫度∶-40℃~+50°C

四、基本配置（每臺）

檢測控制面板，組合儀表，發動機和自動變速器控制電腦（ECU），空調控制面板，空調控制器總成，診斷座，點火開關，燃油壓力表，主油道壓力表，真空壓力表，高壓壓力表，低壓壓力表，數字式進風口溫度表， 數字式出風口溫度表，發動機總成，自動變速器總成，變速器檔桿總成，空調蒸發箱總成，壓縮機總成，膨脹閥總成，干燥器總成，鼓風機總成，冷凝器，燃油箱，汽油泵（含汽油泵插頭），油門控制裝置，進、排氣管（帶保護罩）、三元催化劑、制動系統總成，水箱（含不銹鋼保護罩），冷卻電子風扇，蓄電池，繼電器，電源總開關，智能化故障設置和考核系統，移動臺架（帶自鎖腳輪）
