推薦設備型號、車型（通用型），用戶亦可自選任何車型。

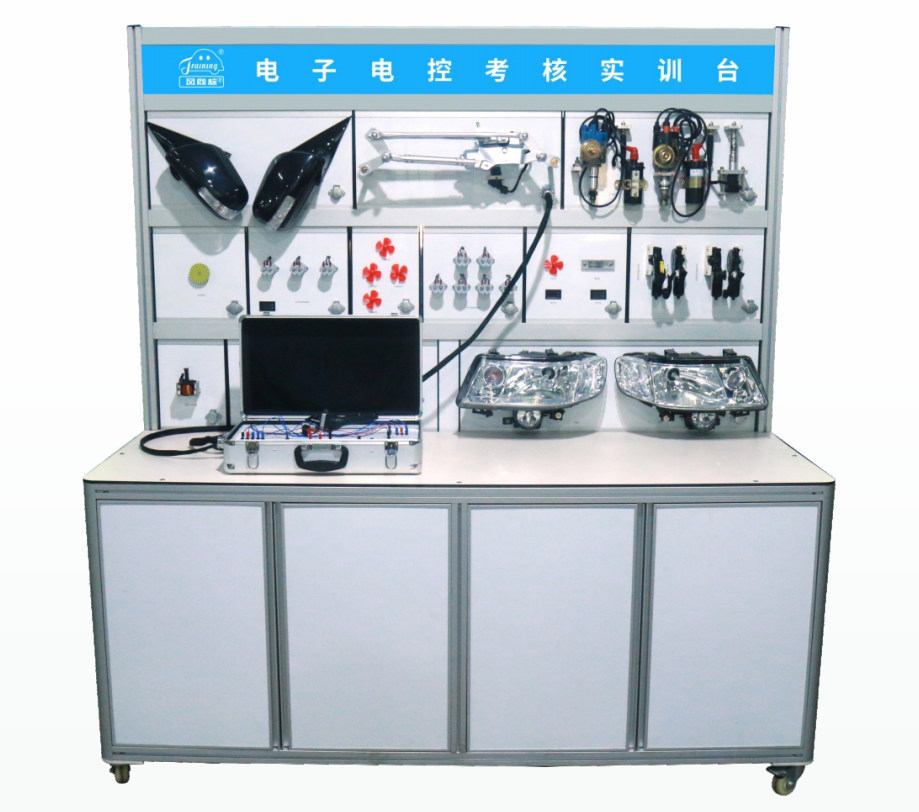

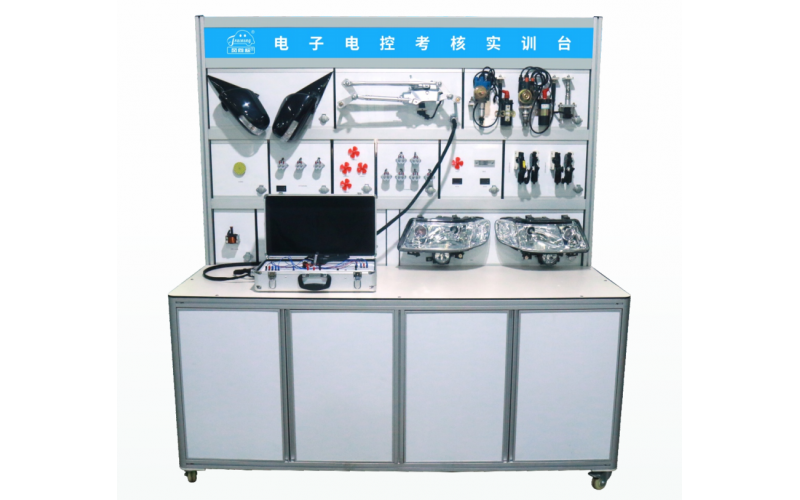

一、產品簡介（注∶ 以豐田車型為例） （不同車型功能配置參數以實際為主）

設備采用新能源汽車的零部件，實訓設備繪制有電路圖，通過電路的連接培養學員的識圖能力及動手操作和對原理圖的理解能力。各個系統獨立工作，充分展示了各元器件的結構組成及工作原理。

16種實訓項目包含∶汽車風扇的三種控制電路、兩種雨刮控制電路、玻璃升降電路、后視鏡電路、大燈電路、轉向信號燈電路、3種點火電路、步進電機控制電路、2種鼓風機調速電路、電動汽車上電控制電路、充電控制電路、整流電路、逆變升壓電路、逆變降壓電路。適用于中高等職業院校及培訓機構等的汽車電子、電工的教學需求。設備操作方便、可移動式、安全可靠、便于維護。

二、功能特點

1.實物模塊

面板上安裝有新能源汽車部分零部件及電子、電工元器件，部分采用原車實物，更加清晰、直觀的展示了各元器件的結構組成，便干學員了解新能源汽車的構造。

2.接線模塊

實驗模塊面板采用耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的采色電路圖，表面噴涂光油;學員對照電路圖和實物，認識、分析新能源汽車電子元器件的工作原理，學員根據電路原理進行線路的搭接。

3.自診斷模塊

系統有自診斷功能，接線模塊面板上安裝有測試按鈕，按下測試按鈕后，系統會自動判斷學員連接的線路是否正確包括控制箱與所對應的執行器是否連接正確（連線正確，紅色錯誤指示燈亮。連線正確，綠色正確指示燈亮。），從而避免了因連線錯誤，而導致元器件的損壞或燒毀的風險。

4.信號檢測

接線端子有測量孔，學員可檢測各個端子的信號（包括電壓、波形等信號）。測量方便，數據準確、直觀。學員通過測量數據及理論知識，分析各個元器件的工作原理。

5.故障和運行模擬

連線測試板和執行部件在空間上分開放置采用標準航空插頭進行連接，并可以自動檢測連接是否正確，部分測試板安裝有模擬故障開關可觀察故障時運行情況和測試電路正常工作時和故障工作時的不同現象。

6.藍牙發送數據

系統檢測連接狀態的同時可通過板上的藍牙模塊發送數據至手機的APP，通過APP可以檢查每一組線路的連接是否正確。

三、控制電路

對接航空插頭分兩種，一種是19針航空插頭∶完成試驗箱與實訓臺的對接，另外一種是2針航空插頭;為試驗箱提供12.0V的電源。

3.1三種散熱風扇控制電路

3.2雨刮控制電路

3.3 玻璃升降控制電路

3.4后視鏡控制電路

3.5 燈光控制電路

3.6點火控制電路

3.7步進電機控制電路

3.8 鼓風機調速控制電路

3.9電動汽車上電控制電路

3.10電動汽車充電控制電路

3.11降壓、升壓控制電路

3.12整流控制電路

3.13逆變控制電路

以上電路都有單獨的試驗箱可進行設備連接進行實訓 （詳細操作見設備說明書）

四、技術參數

1.外形尺寸∶1800MM*600MM*1900MM

2.實驗箱尺寸∶500MM*278MM*100MM

3.外接電源∶AC220V

4.工作電壓∶12V

5.工作溫度∶-40℃~+50℃

五、基本配置 （每臺）

示教板面板，空調AC開關，AC繼電器，風扇繼電器，電阻器，模擬按鈕，熱敏開關，散熱風扇，發動機ECU，風扇控制ECU，雨刮開關總成，雨刮電機，雨刮噴水電機，保險絲，電源開關，玻璃升降開關總成，（右前）玻璃升降開關， （右后）玻璃升降開關，（左后）玻璃升降開關，（右前）電機，（右后）電機，（左前）電機，（右后）電機，后視鏡開關總成，（左）外后視鏡，（右）外后視鏡，大燈開關，大燈繼電器、變光繼電器、小燈繼電器、前霧燈繼電器、后霧燈繼電器，左側示寬燈、右側示寬燈、前霧燈、后霧燈、左轉向燈、右轉向燈、近光燈、遠光燈，閃光繼電器，分電器，點火線圈，附加電阻，點火控制器，發動機控制單元，曲軸位置傳感器，步進電機，正轉開關，反轉開關，鼓風機控制開關，鼓風機電阻器，鼓風機繼電器，鼓風機，空調控制器，放大器，動力管理控制ECU，點火開關，HV蓄電池，帶轉換器的逆變器總成，充電口，充電模擬開關，帶轉換器的逆變器總成，三相交流電源，整流器，濾波器，負載，直流電壓源，電容，H型電橋，變壓器，交流電機，移動臺架（帶自鎖腳輪裝置）。
