產品介紹

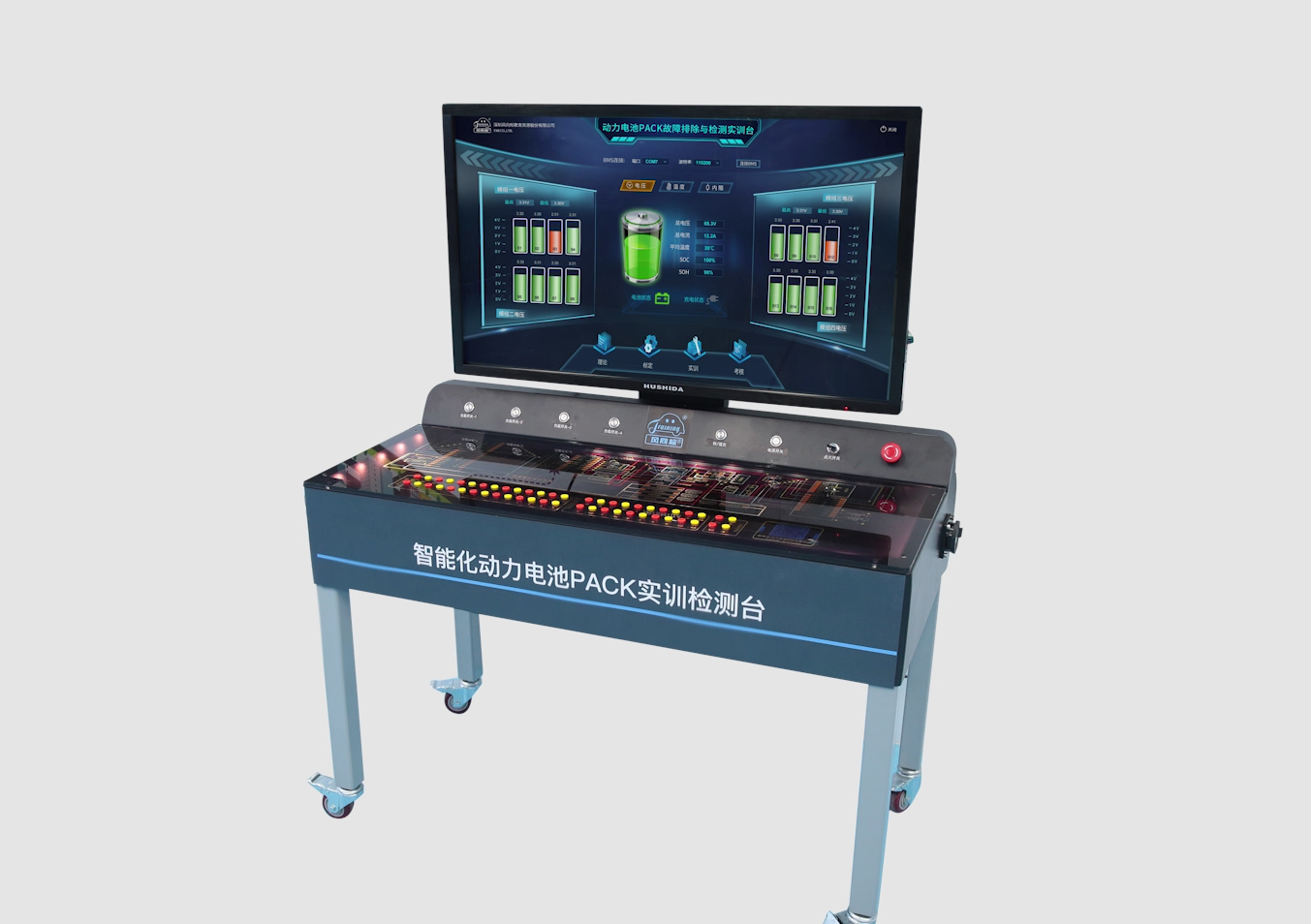

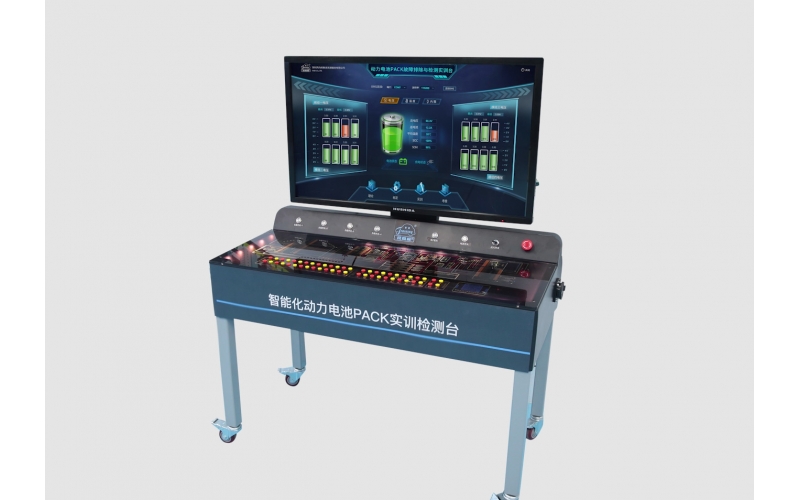

智能化動力電池PACK實訓檢測臺真實模擬動力電池系統系統運行，包含動力電池系統上電.下電.數據采集.電池管理.電池數據標定，滿足動力電池原理和檢測教學需求。

產品功能

1、動力電池系統組成

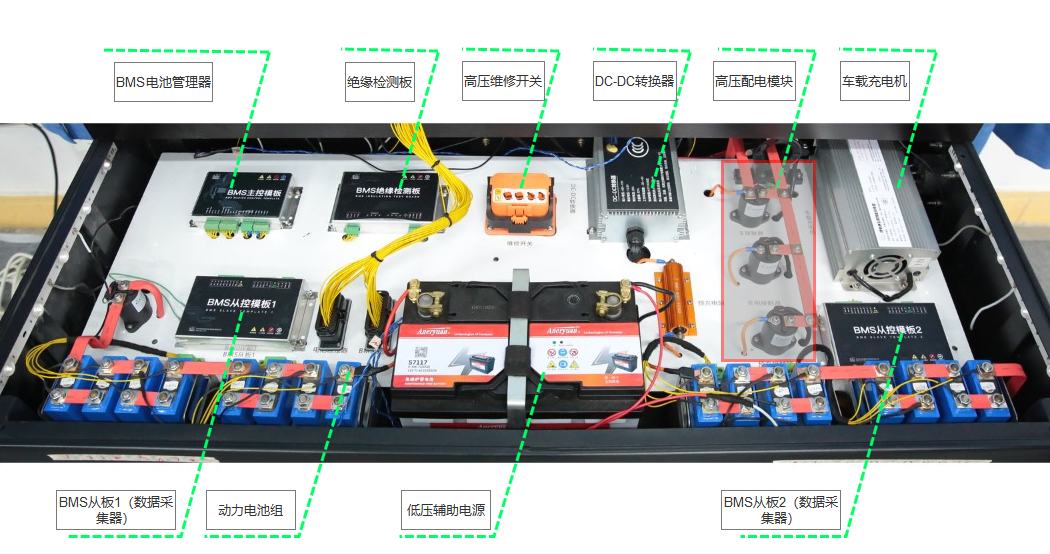

52V/20AH磷酸鐵鋰動力電池包，包含電池模組、信號采集器（溫度、電壓）、電池管理器、絕緣檢測板、維修開關、高壓配電箱（霍爾傳感器、主正接觸器、充電接觸器、預充接觸器、預充電阻）、DC-DC轉換器、車載充電機等。直觀展示動力電池連接方式以及充放電系統組成。硬件與上位機聯動，可真實展現出電池管理的全過程。

2、動力電池系統檢修

教師可以利用上位機軟件對設備進行故障設置，在實訓臺上學員可以通過檢查面板對動力電池系統各參數進行檢修、如單體電壓信號、溫度信號、電阻組電壓、波形信號等，根據檢測數據判斷故障點，對故障位置進行更換或檢修。

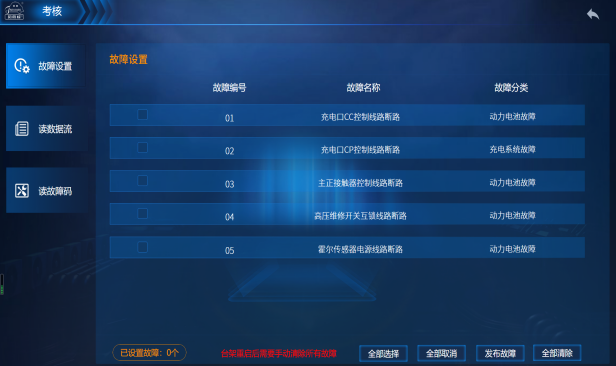

故障設置

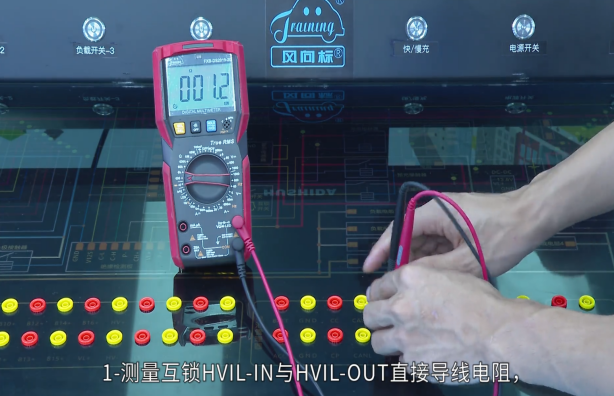

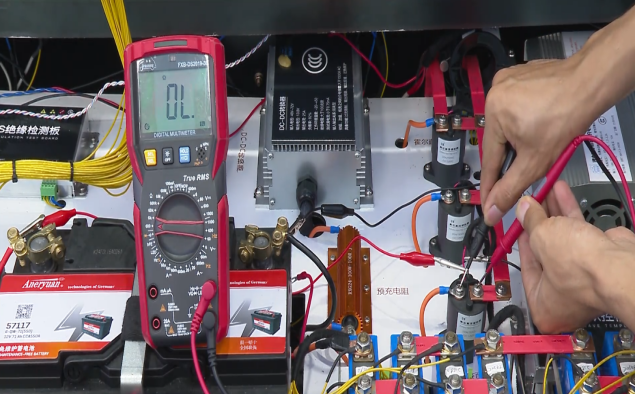

端子檢測

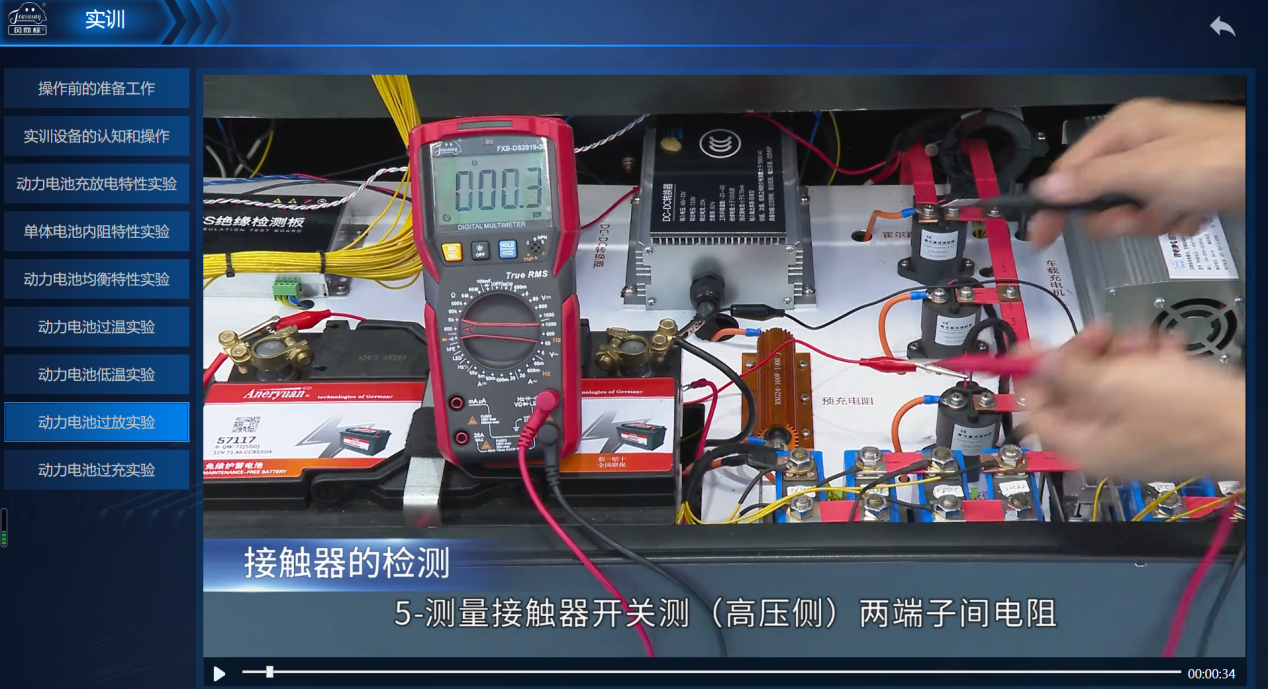

部件檢測

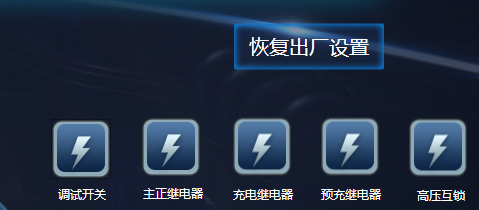

動力電池系統快速充/放電

動力動力內設置4檔放電，可選一檔、二 檔、三檔、四擋），其中一檔設計負載 400W，二擋負載 800W，三檔負載 1200W、四擋1600W；另外車載充電能夠實現快速充電和慢速充電調節，滿足日常使用和教學需求。

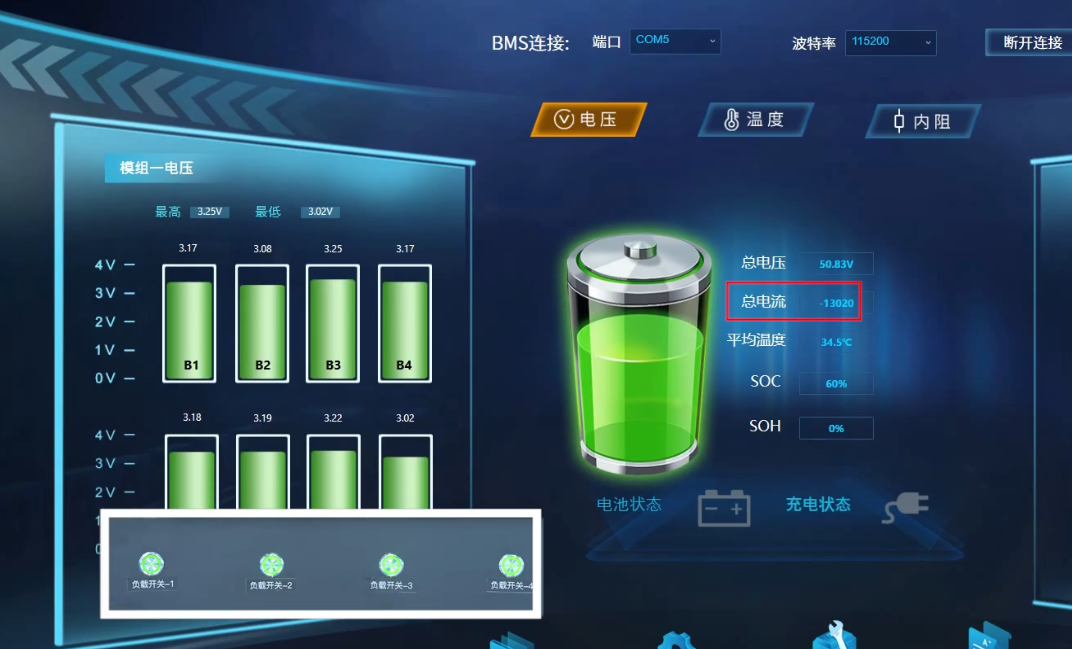

快速放電與放電電流軟件顯示

動力電池智能仿真系統

1）數據監測

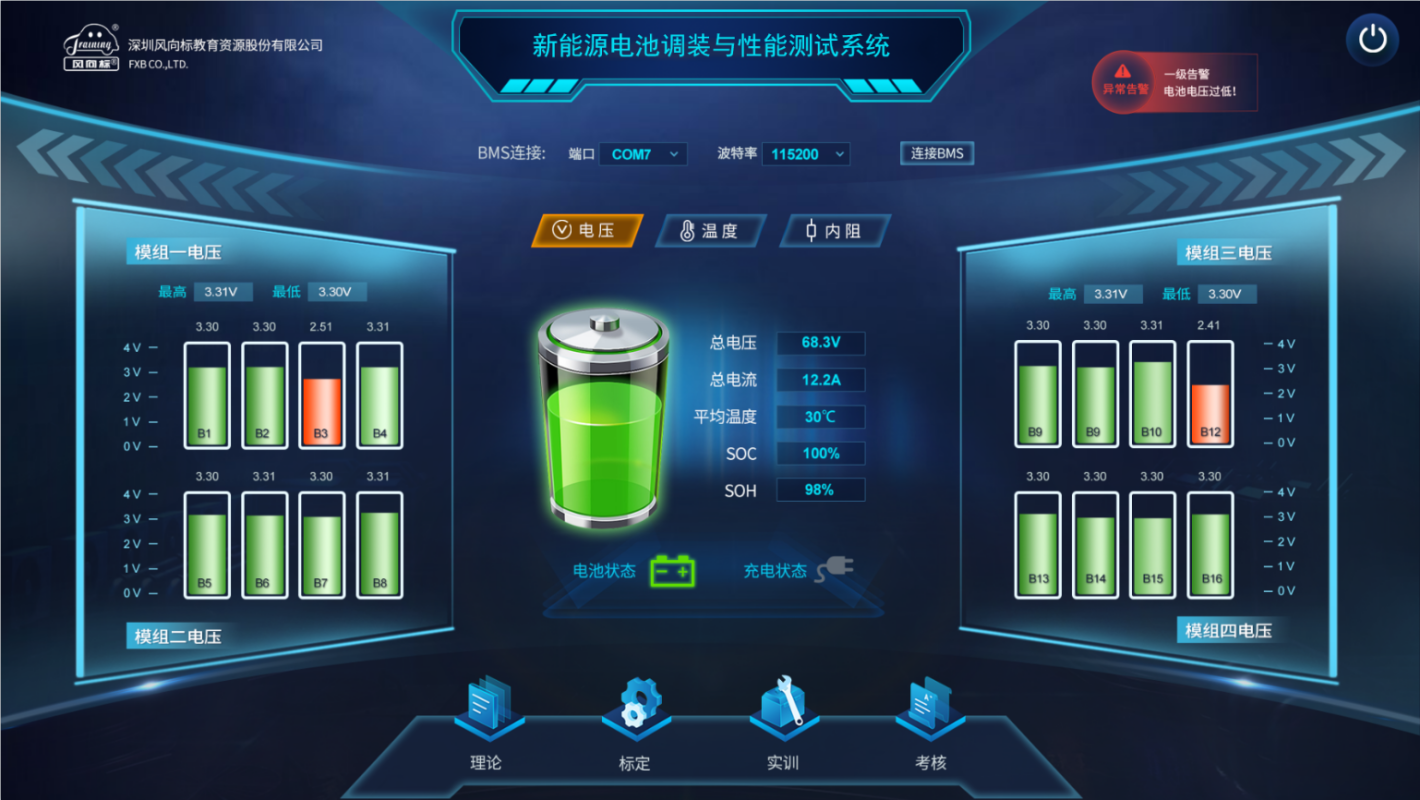

智能仿真系統對動力電池組動態監測，并通過人機交互界面對動力電池管理系統智能實訓臺圖形化控制。圖形化包含動力電池組電壓.電流.溫度.內阻.SOH.SOC.高壓互鎖狀態、充電狀態、絕緣狀態等。并監測的異常情況適時報警，如檢測到溫度異常時，溫度過高和過低指示燈點亮，進行報警提示。

2）課程講解

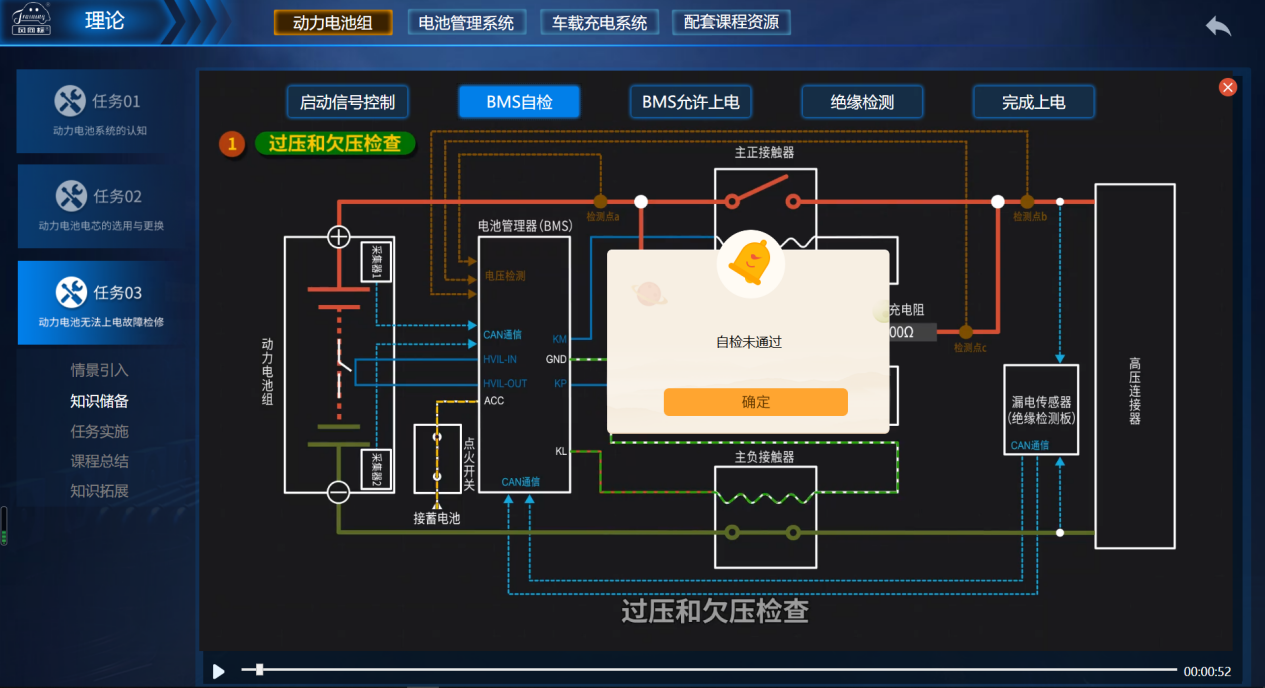

為滿足日常教學需求，實訓臺內嵌入大量教學課程，包含動力電池、電池管理系統、車載充電系統、DC-DC轉換系統。針對課程中的重點、難點放置相關動畫、視頻、虛擬游戲等內容，用以提高教學效果。教學課程能與硬件聯動，例如上電過程中，點擊上電原理動畫，在播放過程中，自動檢測動力電池欠壓、過壓、接觸器燒蝕、互鎖狀態、漏電狀態等，只有通過對每一步檢測后，設備完成上電，動畫內容提示檢測過程。

3）數據標定

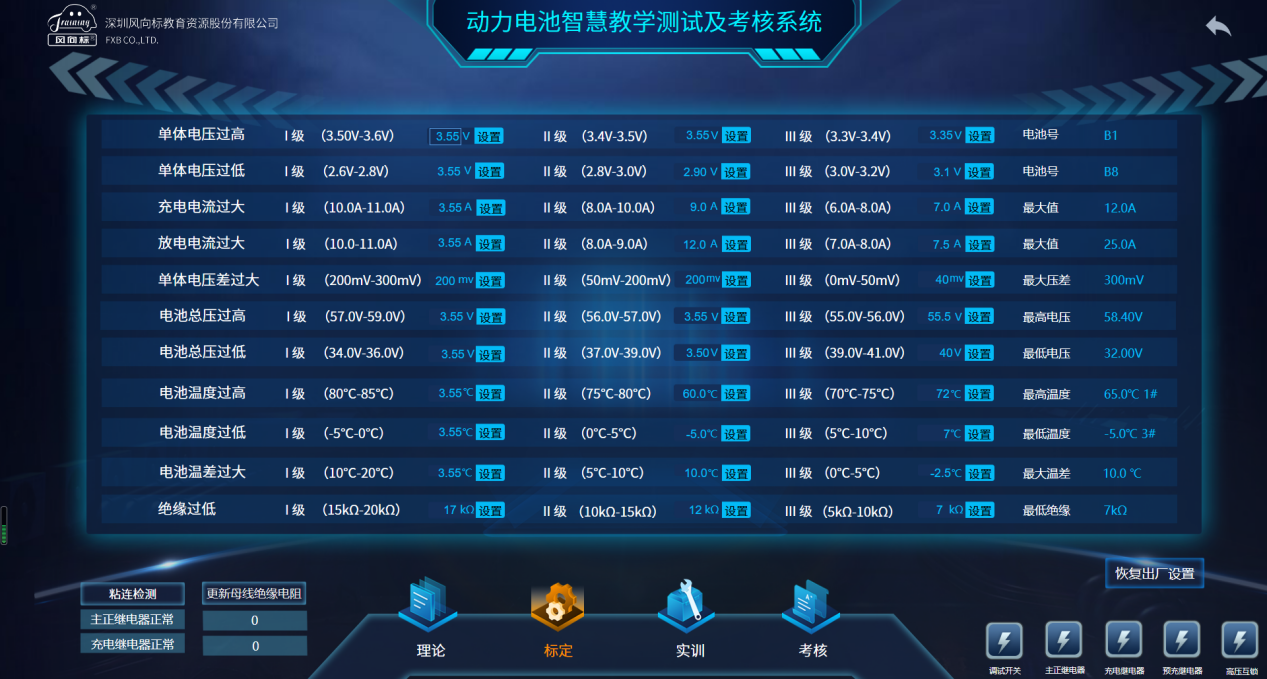

動力電池 PACK 故障排除與檢測智能化教學系統中可以對BMS系統參數進行標定，標定參數分為一級.二級，數據編輯標定后，達到觸發閥值，交互界面出現相應故障提醒?？梢詷硕ǖ膮抵饕袉误w電壓過高、單體電壓過低、充電電流過大、放電電流過大、單體電壓差過大、電池總壓過高、電池總壓過低、電池溫度過高、電池溫差過大、絕緣過低等

4）虛擬診斷

上位機軟件中嵌入虛擬診斷儀，不僅可以讀取故障碼、清除故障碼、讀取數據流等，還能對動力電池系統執行器進行“動作測試”，通過動作測試判斷執行器工作情況。

故障設置

數據流讀取

動作測試

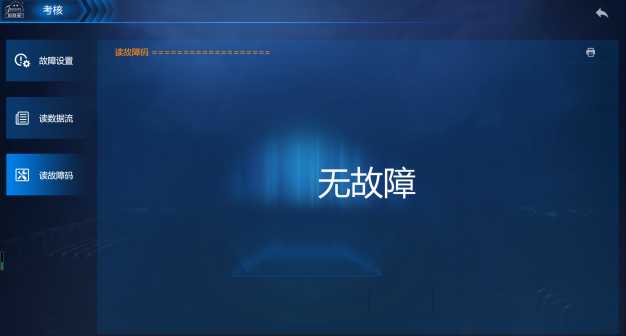

讀取故障碼

5）云服務

老師通過云服務器平臺，進行故障設置，學員進行APP設備二維碼掃描后，自動接收到當前考題，在APP完成實訓工作頁的填寫和提交。

6）實訓指導

通過智能化系統與操作臺相配合，在智能化動力電池管理PACK實訓檢測臺能實現實訓項目主要有操作前的準備工作、實訓設備的認知和操作、動力電池充放電特性實驗、單體電池內阻特性實驗、動力電池均衡特性實驗、動力電池過溫實驗、動力電池低溫實驗、動力電池過放實驗、動力電池過充實驗
