一、產品介紹

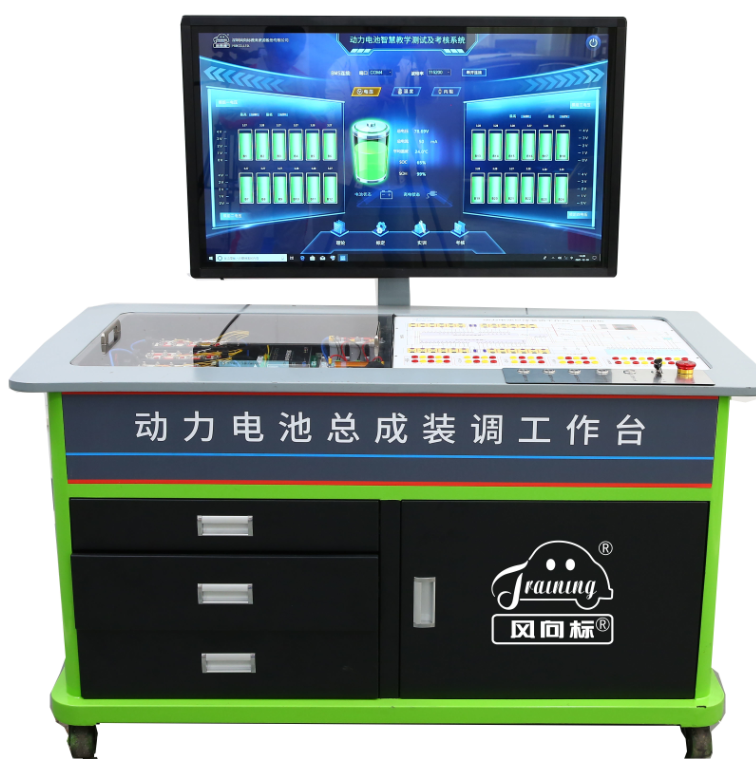

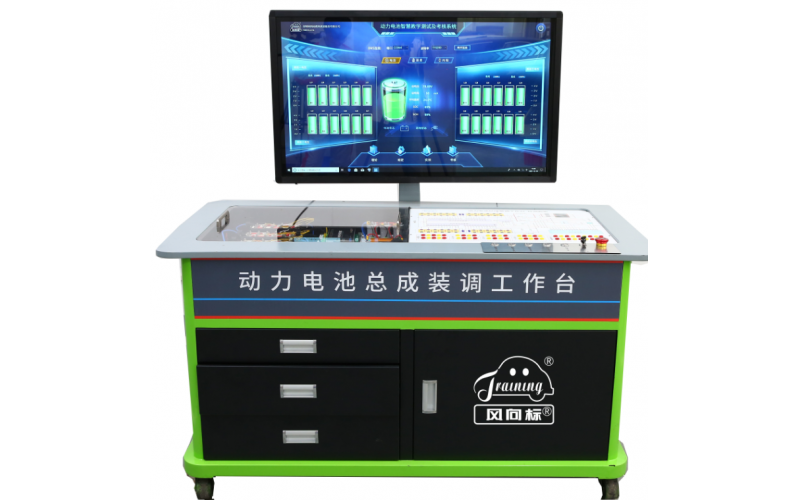

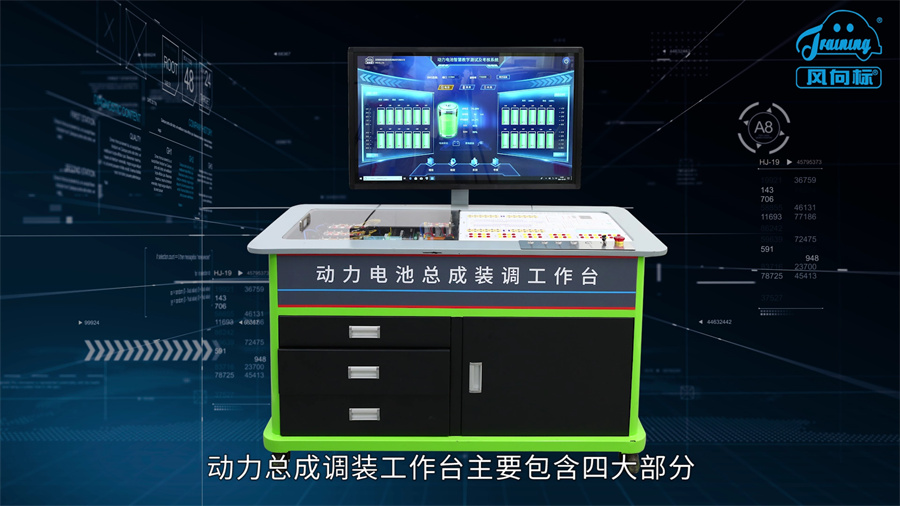

動力電池總成調裝工作臺是真實模擬動力電池系統系統組裝和調試，包含動力電池系統組裝和動力電池系統調試，滿足中職國賽新能源汽車檢測與維修賽項和1+X新能源汽車裝調與測試職業技能等級證書考核設備要求。

二、產品視頻

三、產品功能

1、動力電池裝調工作臺

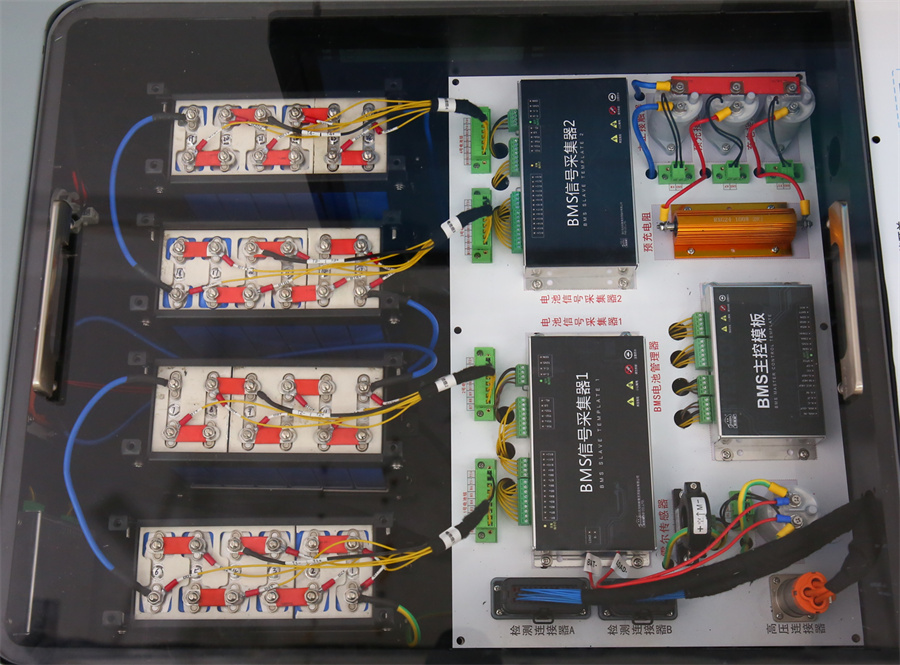

1）裝調工作臺采用72V/25AH 4個磷酸鐵鋰動力電池組，配套相應的電池管理器、數據采集器、漏電傳感器以及車載充電系統等組成，直觀展示動力電池連接方式以及充放電過程。

2）在動力電池總成裝調工作平臺上完成動力電池及充電電路的性能檢測、拆裝、排故及調試等任務，并使用裝調后的充電設備對動力電池總成進行充電驗證。

2、物料管理工作臺

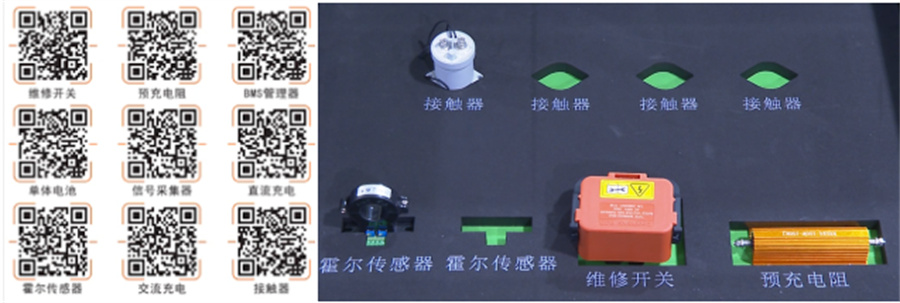

1）物料管理平臺分為左右兩個主體，左側為動力電池系統主要配件供應區，如維修開個、接觸器、預充電阻、霍爾傳感器等，右側為動力電池系統電芯供應區，電芯包含正常電芯和異常損壞電芯。

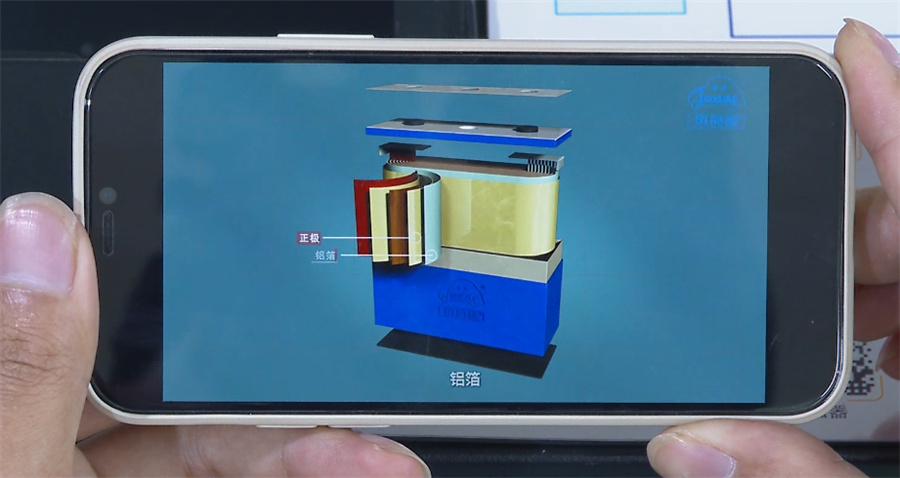

2）動力電池系統配件供應區按照標準放置在指定區域，附有零件名稱，并且每個部件上配有相應二維碼，通過掃描二維碼可以了解該部件的一些信息參數和安裝連接部件。如掃描單體電池，提供磷酸鐵鋰電池整體結構和分解結構、單體電池標注電壓、過充過放電壓、動力電池內阻范圍等信息。動力電池系統每個部件都配有。

3、動力電池檢測工作臺

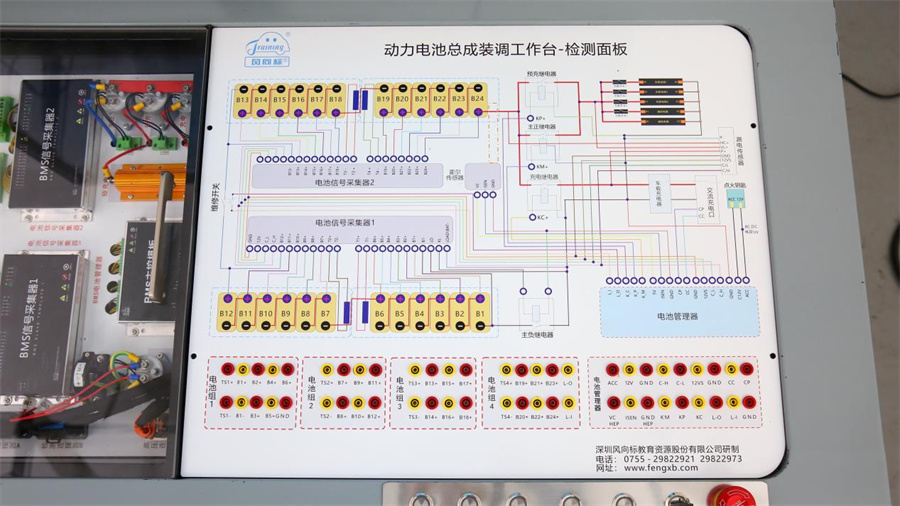

1）檢測工作臺是在不破壞動力電池調裝工作臺的基礎上單獨引出檢測端子，可以在檢測端子上對動力電池以及電池管理器進行檢測。

2）檢測平臺面板配備高清連接電路，為動力電池裝調提供組裝依據。

4、動力電池智慧教學測試及考核系統

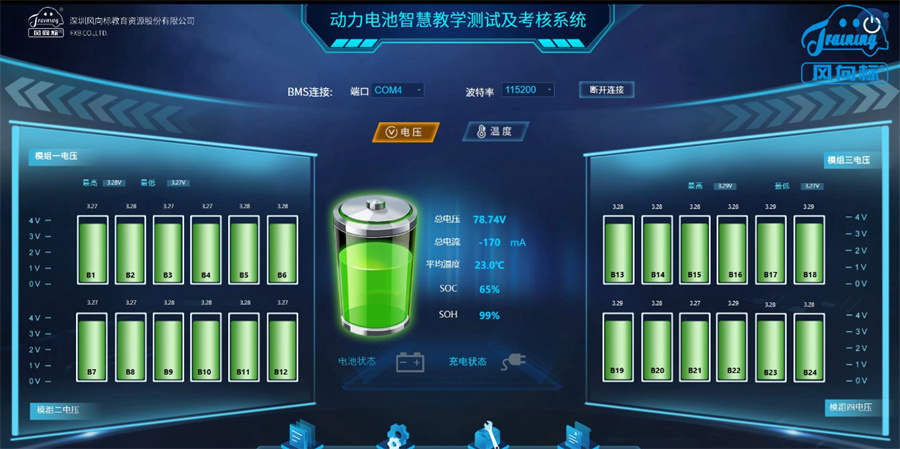

1）系統對動力電池組動態監測，并通過人機交互界面對動力電池管理系統智能實訓臺圖形化控制。圖形化包含動力電池組電壓.電流.溫度.內阻.SOH.SOC.高壓互鎖狀態等。

2）系統中可以對BMS系統參數進行標定，標定參數分為一級.二級.三級，數據編輯標定后，達到觸發閥值，交互界面出現相應故障提醒；可以標定的參數如下。

單體電壓過高

單體電壓過低

充電電流過大

放電電流過大

單體電壓差過大

電池總壓過高

電池總壓過低

電池溫度過高

電池溫差過大

絕緣過低

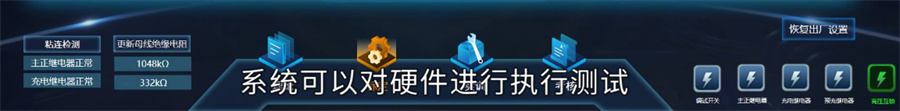

3）系統可以對硬件進行執行測試，通過對上位機進行調試模式切換，可以在調試模式中對主正接觸器、預充接觸器、充電接觸器進行測試，判斷接觸器工作是否正常。另外上位機還可以對動力電池的絕緣電阻、接觸器粘連狀況進行測試判斷。

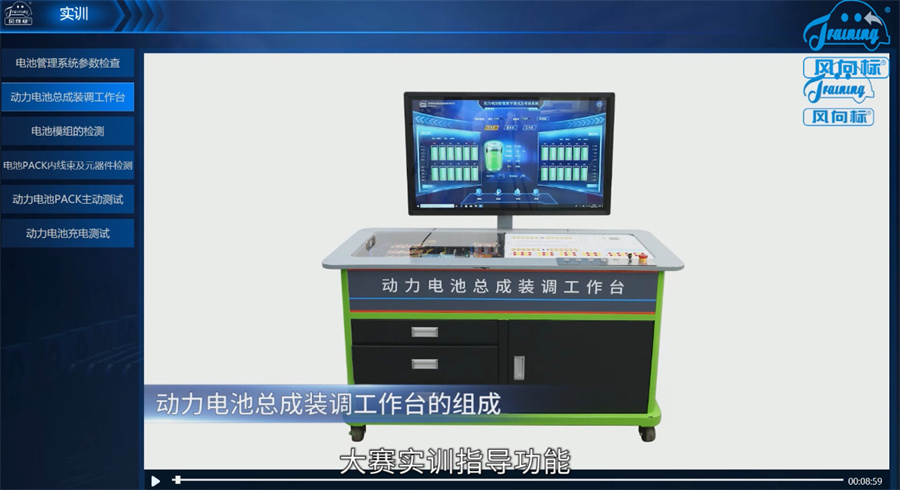

4）大賽實訓指導功能，系統放置多個與大賽考點緊密相連的指導視頻，清楚明了的講解當前考點的測試方法，測試步驟、注意事項等內容，以提高對比賽內容的熟悉程度。

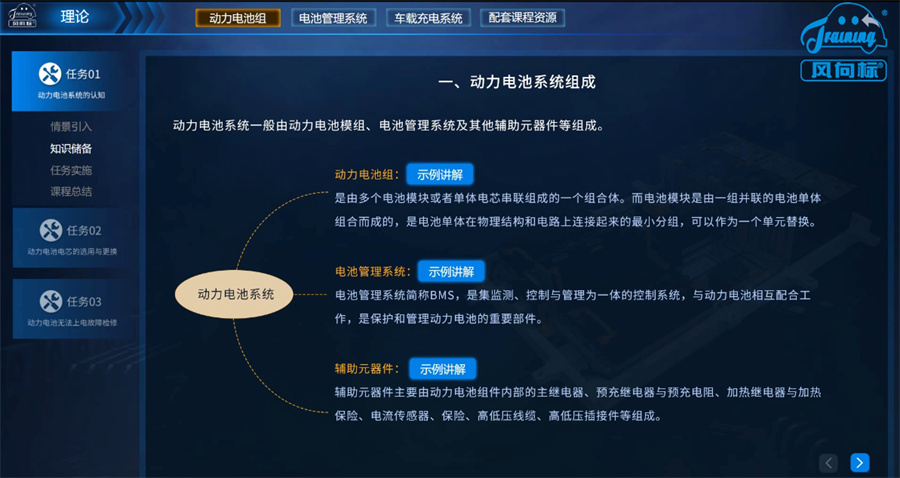

5）理論模塊包含動力電池組.動力電池管理系統.動力電池車載充電系統和DC-DC轉換系統四個章節，可滿足理論教學需求。
