產品組成：

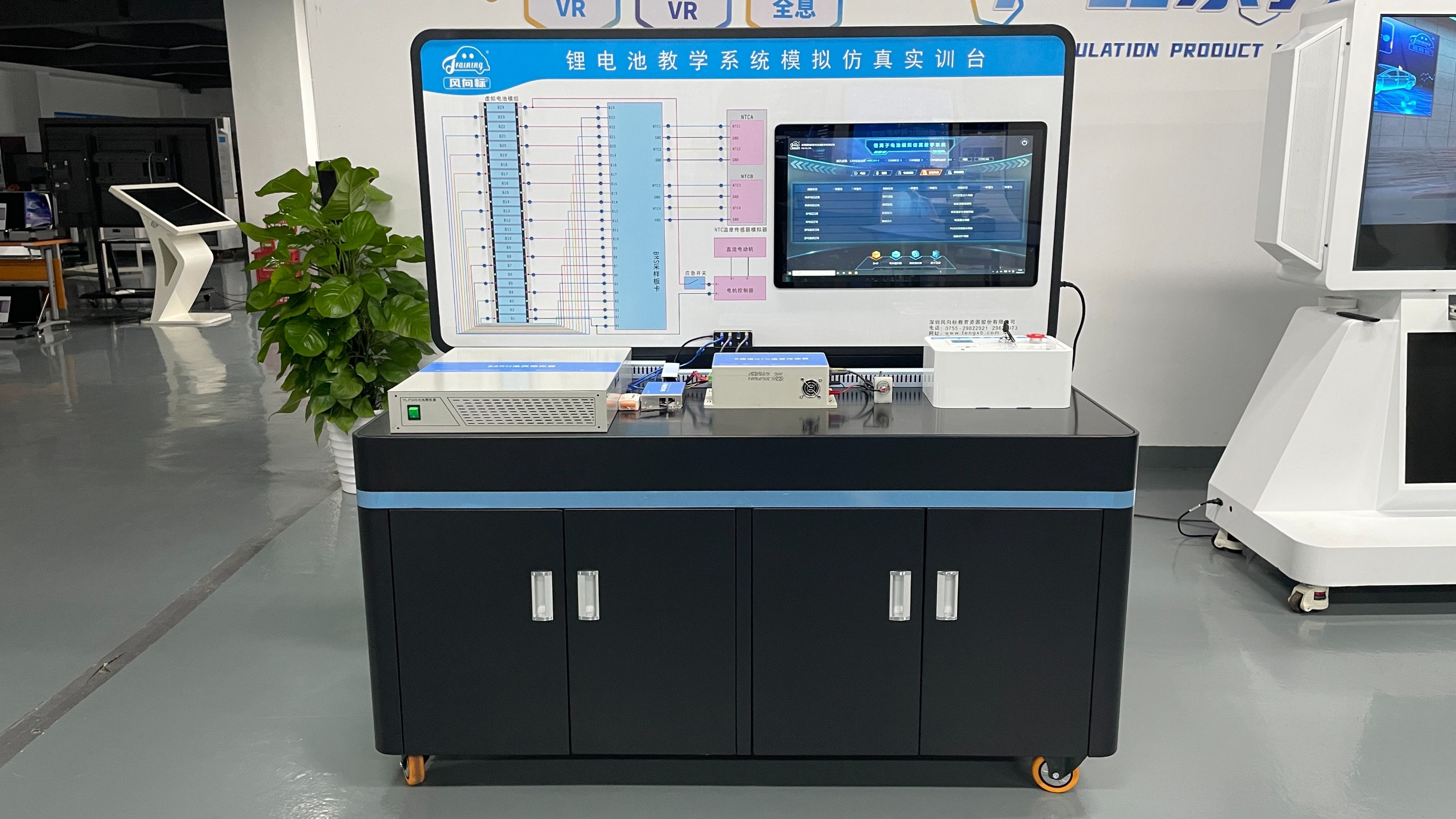

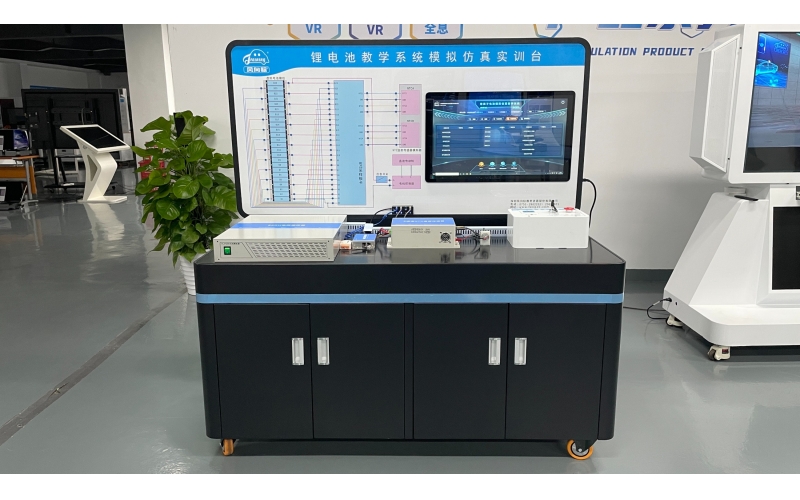

鋰電池模組教學系統模擬仿真實訓臺主要由檢測面板、上位機控制軟件、操作實訓臺三部分組成。

產品功能：

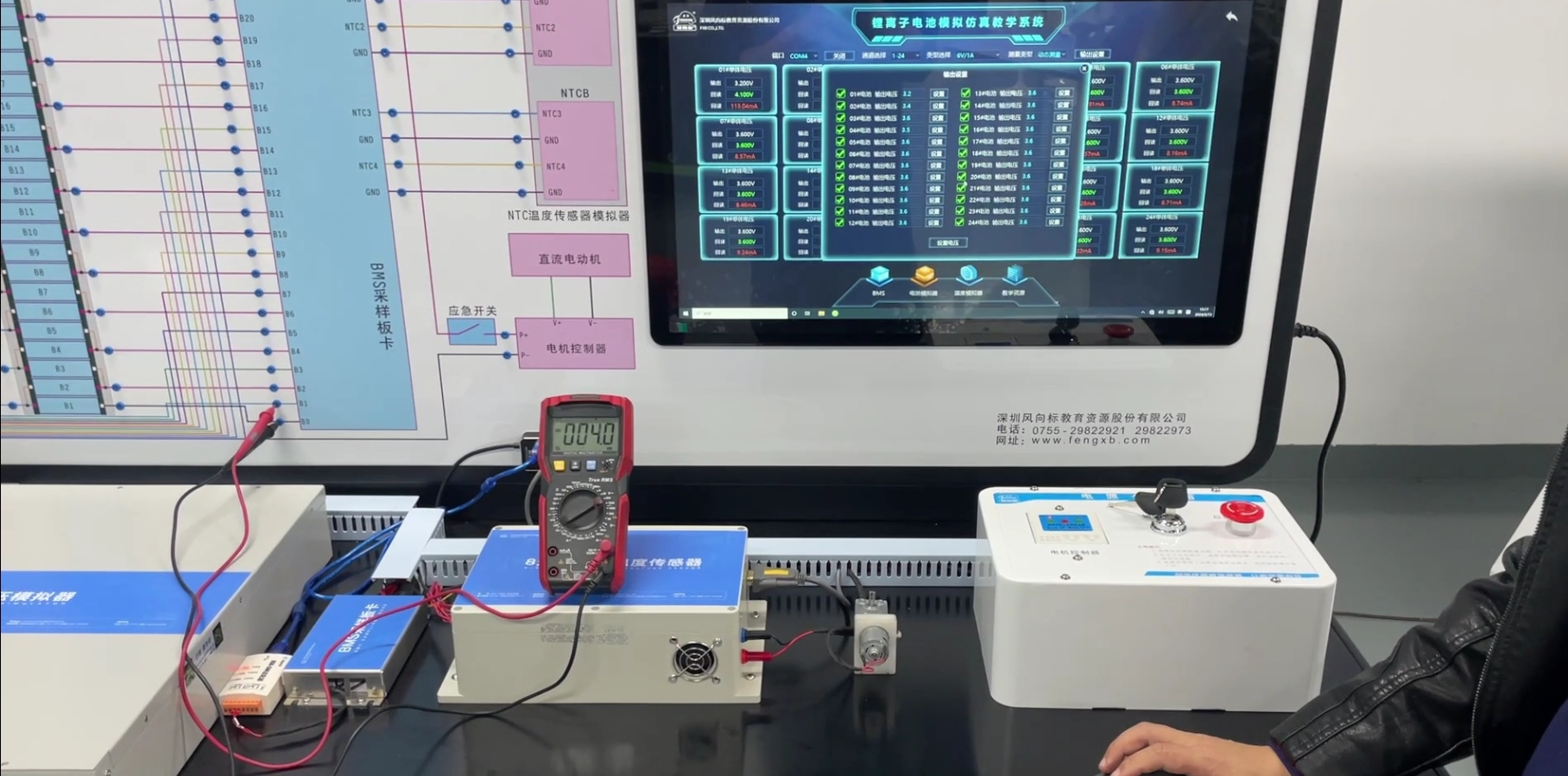

1.數據檢查與驗證：通過檢測面板可以對動力電池相關數據進行檢測，通過上位機軟件可以對電池相關參數進行設置和調整，檢測端子數據相應變化。

2.電池的管理：電池管理器可以根據教學需求進行選用不同的管理器模塊，如適用三元鋰電池、磷酸鐵鋰電池等。

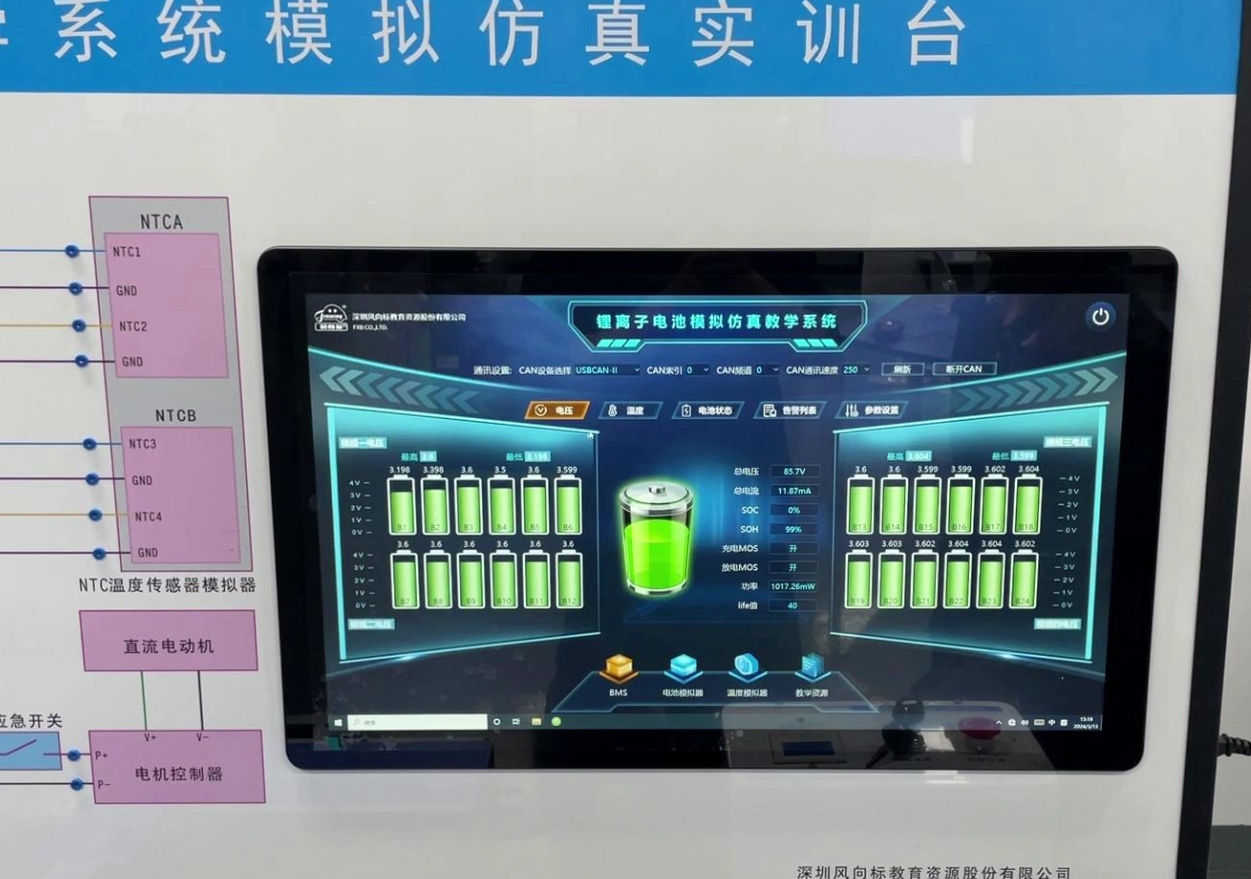

①電壓采集：含24節單體電池電壓狀態、超過標準值電壓過高或過低會有報警提示。

②溫度采集：通過調節溫度模擬器對電池組溫度進行調節，調節過程中可以顯示不同溫度電池管理系統控制電壓輸出策略。

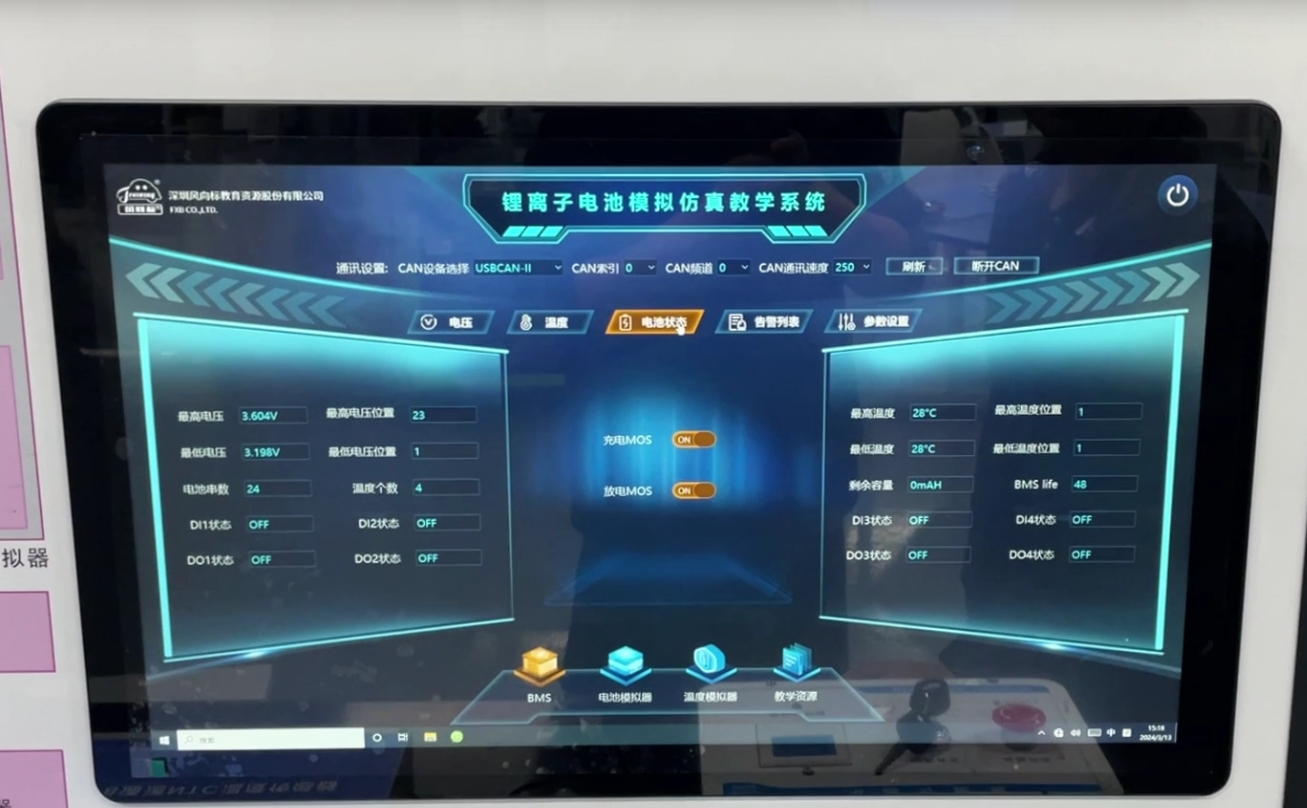

③電池狀態采集：含有電池模組工作時，電池的數據如最高電壓、最高電壓位置、最高溫度、剩余容量等16個重要參數。

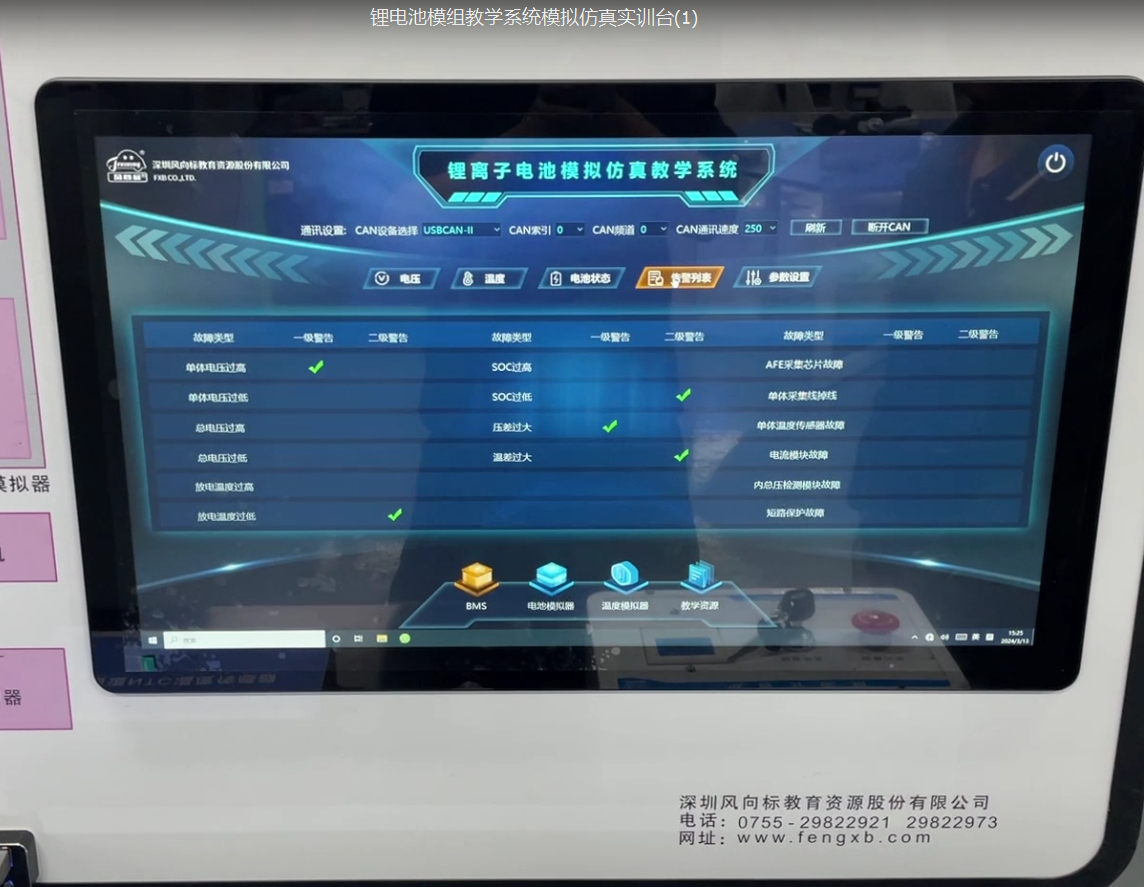

④告警列表：分別為1級和2級，當出現1級警告時，動力電池將無法完成上電，2級警告時電池輸出功率受限。

⑤參數設置：參數設置時動力電池故障警告級別參數設置，設置的內容包含均衡開啟電壓、均衡壓差、短路保護電路、單體電池郭工、單體欠壓、總電壓過高、總電壓過低、SOC過高、SOC過低、壓差過大、溫差過大等。

⑥教學資源：教學資源能協助教師平時授課，主要包含安全防護、動力電池、電池管理器等內容。

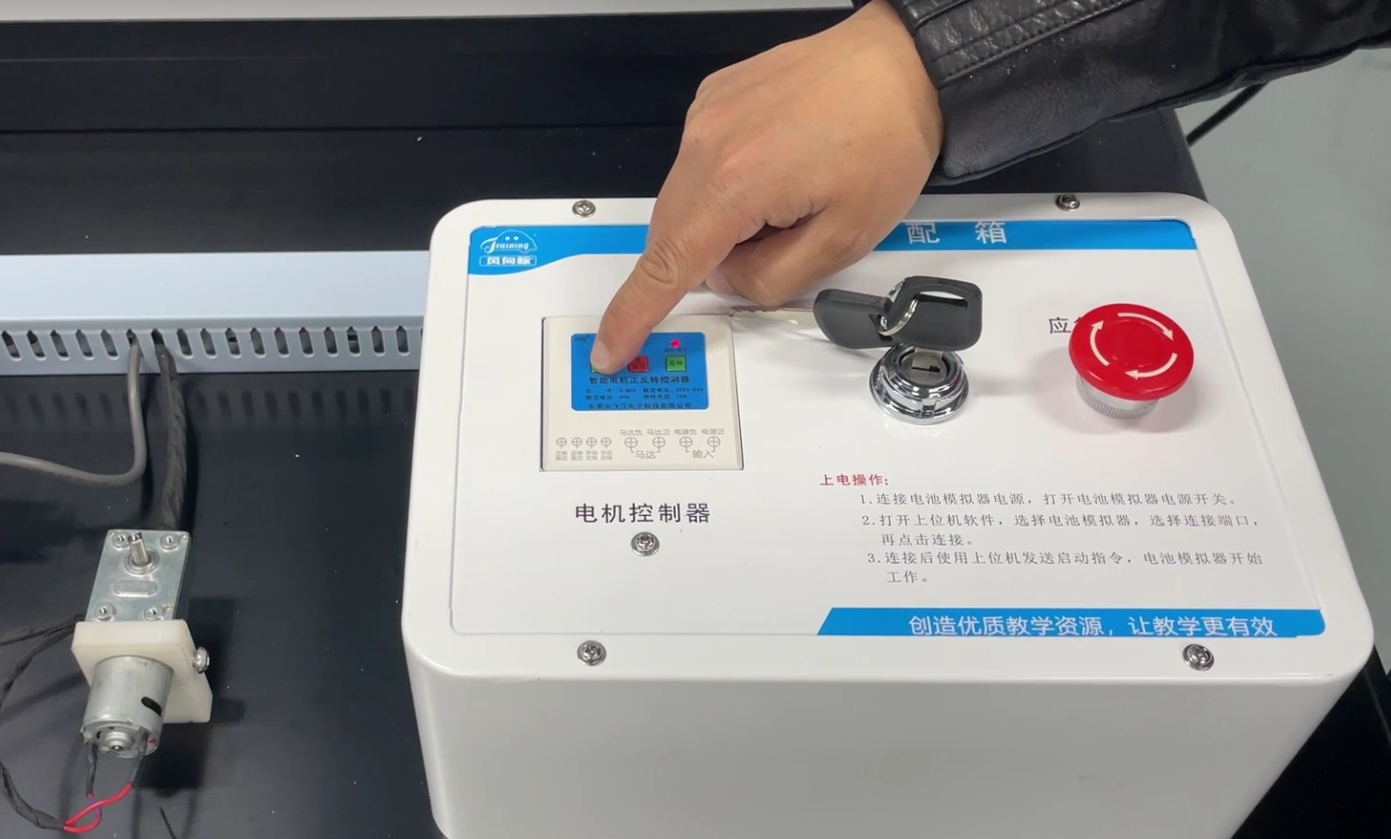

3.電機控制

動力電池上電后可以通過電源分配箱對電機控制，如正轉反轉等。

實訓項目：

1.電池管理系統的工作原理認知

2.電池組過壓，欠壓故障檢修

3.電池組過溫、低溫故障檢修

4.動力電池均衡試驗

5.BMS控制原理認知

6.動力電池上電控制邏輯實訓

7.動力電池溫度信號故障診斷與分析

8.電池管理器實訓檢測

9.溫度、電壓變化BMS輸出控制邏輯
